The panel is not a general interior for the “car type” only. وقد يكون للنموذج نفسه أبعاد داخلية مختلفة نتيجة لمصنعي السيارات، والسنوات، والصيانة، والتعديلات الأعلى، وقد تكون للسيارات القديمة أيضاً أحواض القاع، واللحام، والطحن المحلي. وهناك حاجة إلى حد أدنى من العلامة التجارية والنموذجية للمركبات، ومصنع السيارات، وطولها الداخلي وطولها، وارتفاعها ذهابا وإيابا، والزاوية الجانبية للجدران، والإطار الانتقالي من أسفل إلى جانب الجدار، وهيكل أبواب ذيل، وزاوية رفع، والوضع الثابت المتاح قبل التصميم.
ويستند القياس إلى السطح الداخلي الفعلي للسيارة ويبيّن تاريخ القياس ووحدة القياس. وبالإضافة إلى الحجم الإجمالي، يُسجل وضع الفرقة المعززة، واللحام، والبولت، وثقوب الصرف، والأجزاء الهيدروليكية، وأقفال أبواب ذيل وأي حاجز للرفع. ويُقترح توفير رؤية وتفاصيل كاملة مع حاكم، مع وجود سيارات معقدة يمكن أن تنتج خرائط 2D، أو أشعة ثلاثية الأبعاد، أو نماذج لوحات الورق. وتبين القياسات المتعددة على الجانبين اليميني واليمن والخلفي على السواء أن العربات ليست مربوطة تماماً، وتتجنب عدداً كبيراً من القطع عندما تصل خطوط النقل.

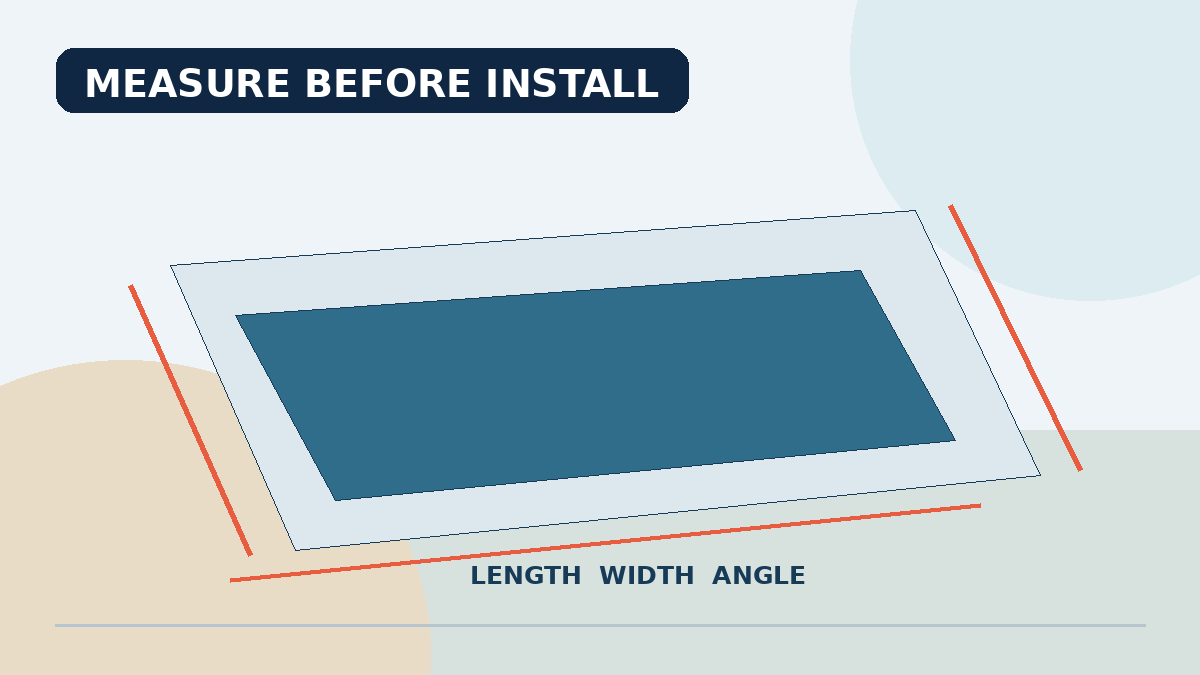

خريطة تبين الأبعاد والزوايا والهيكل الداخليين لمركبة التصريف الذاتي
كما تحدد البيانات المتعلقة بحالة العمل البرنامج. وينبغي الإشارة إلى مواد النقل، وحجم الجسيمات، ودرجات الحرارة، ومعدل محتوى المياه، والوزن لكل مركبة، والدورات اليومية، وانحرافات الحمولة، والمشاكل الراهنة، سواء كانت واضحة أو مرتدية أو متآكلة أو متعددة. وتُبلَّغ الدولة التي توجد فيها المركبة أيضاً بالحد الأقصى للوزن، والحمولة المقصودة، والحد الأدنى لدرجات الحرارة القصوى للبيئة، وعامل التنظيف، وما إذا كانت هناك حاجة إلى الغذاء أو مستويات الامتثال الأخرى. وبدون هذه المعلومات، لا يمكن أن تكون التوصيات المتعلقة بالمواد والسماكة سوى تقدير أولي.
واشتملت شروط التركيب على توافر الموظفين في الموقع الذين يقومون بالرفع، أو الحفر، أو اللحام، أو الشائكة، أو المهارة، ومدة التوقف عن تشغيل المركبة، وعلى قيام المورّد بتقديم الخدمات التمهيدية أو المجموعة أو في الموقع. ويتعين على النظم الثابتة أن تسمح بالتوسع الحراري والتبريد وتتجنب الهياكل الحيوية؛ وينبغي أن يكون الرأس القوي والقاع في اتجاه المواد المفرغة. وقبل التركيب، ينبغي إصلاح الأورام الحادة للحام، واللوحات الفولاذية السائبة، والتشوهات الشديدة، ولا يمكن تغطية مشاكل هيكل السيارات غير المحلية بالبطانة.
وعند استكمال المعلومات، ينبغي للمورد أن يعيد التصميم المرقم، وقائمة الأفرقة، وفرق الحجم، والموقع الثابت، وتسلسل التركيب، ومعايير القبول. ويدل المشتري على تأكيد الرسوم قبل الإنتاج ويحتفظ بسجل للنسخة. وبعد اكتمال التركيب، استُخدمت مركبات فارغة للتحقق من الأبواب والرفعات والتدخلات، ثم لتفريغ المواد من خلال اختبارات التحميل التدريجي. وعادة ما يوفّر إجراء القياسات والتأكيدات في المستقبل مزيداً من الوقت والضوابط على السلامة والجودة أكثر من التخفيضات المتكررة بعد الوصول.
